우분투(Ubuntu) 가상머신(Virtual Machine) 서버 환경 구축

1.1. 개요

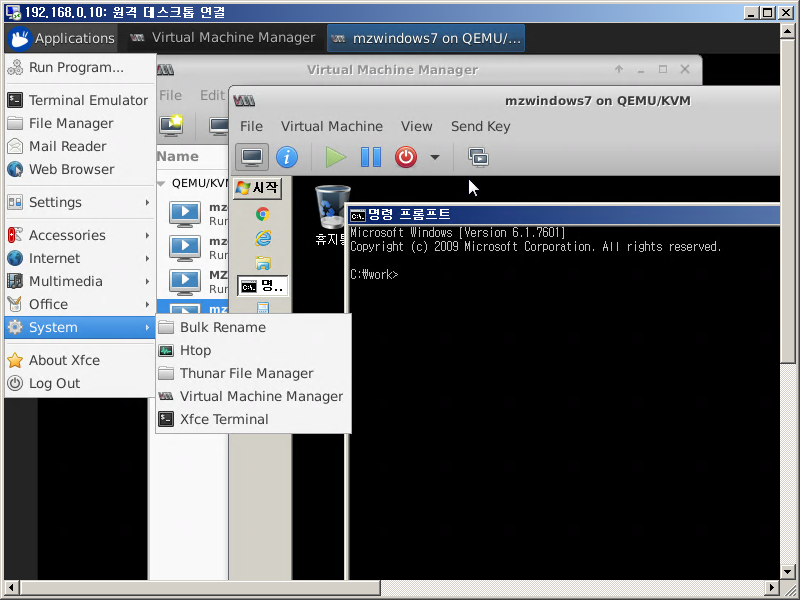

KVM+QEMU 환경에 Windows10 설치 화면
[PNG image (218.33 KB)]

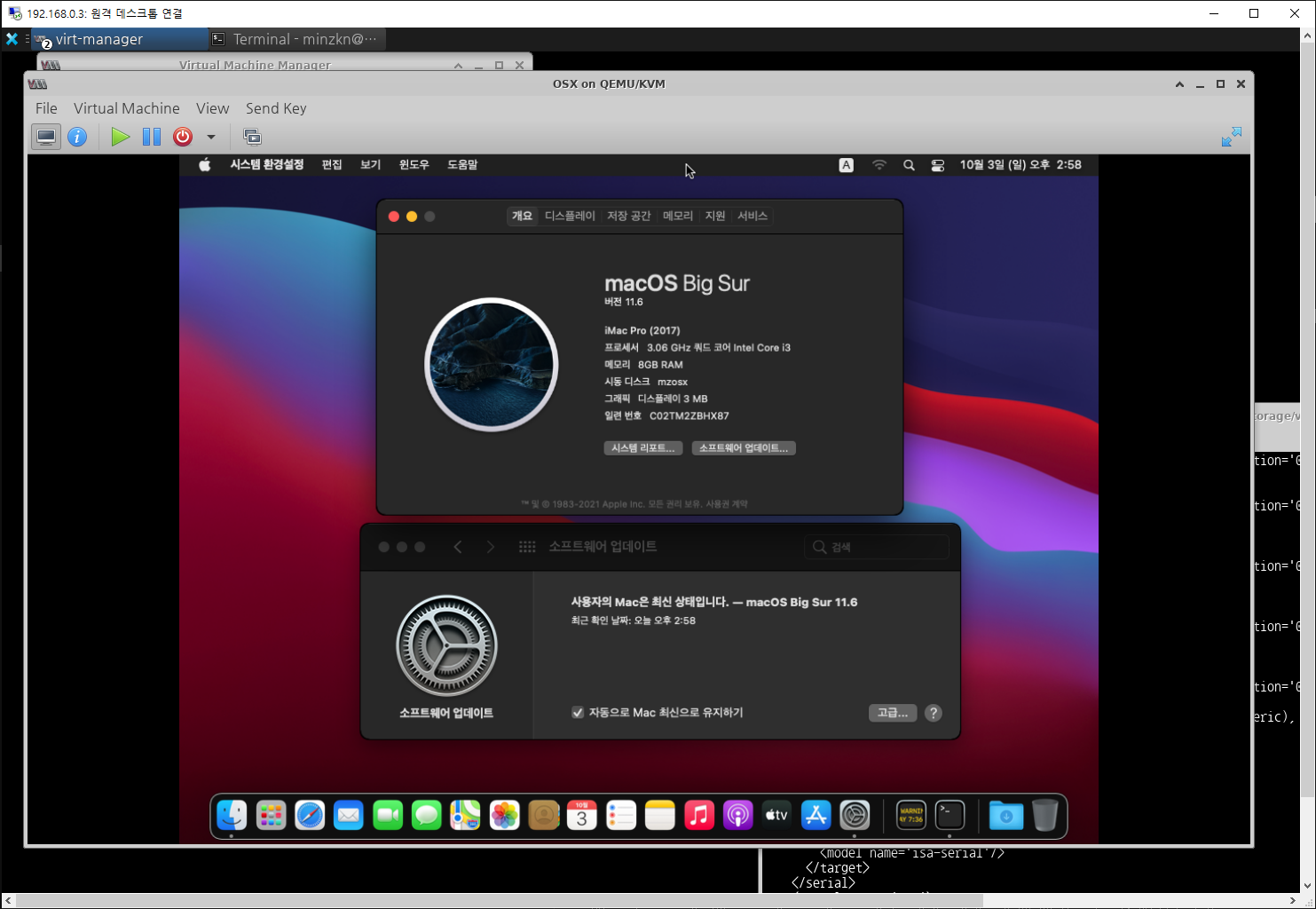

KVM+QEMU 환경에 OSX 설치 화면
[PNG image (581.86 KB)]


[https]Ubuntu[] 20.04 Server LTS 기준으로 가상머신 서버환경을 구축하는 방법을 소개합니다.

영문버젼으로 기본설치한 경우를 기준으로 설명합니다.

필자는 "xfce4", "xrdp", "libvirt-bin", [https]"virt-manager"[] 설치 조합을 권장드린다는 점 먼저 말씀드리며 윈도우 PC에 모두 있는 "원격 데스크톱 연결" 프로그램으로 가상머신 서버에 접속해서 "Virtual Machine Manager" UI를 통해서 KVM을 제어한다는 구성이라는 설명과 함께 읽어주시면 좋겠습니다.

이 글에서 각 설치 패키지에 대한 자세한 설명을 담고 있지는 않으나 정상적인 운영 및 보안적인 요소들을 신경쓰셔야 하며 docker 및 docker-compose, firewalld 또는 iptables 등을 이해하고 사용하시는 것을 강력히 권장드립니다.

1.2. 우분투 배포판 기본 설치 및 구성

먼저 [https]Ubuntu[] 20.04 Server LTS 배포판을 설치합니다. (본 문서는 20.04 기준으로 작성되었으나 14.04, 16.04, 18.04 에서도 설치되는 것을 확인했습니다.)

  • 설치 직후 최신 패키지 업그레이드를 반영합니다. (권장사항)
    $ sudo apt-get update
$ sudo apt-get upgrade
  • systemd 기반의 배포판의 경우 경우에 따라서 일정시간 경과 후 최대 절전모드로 진입할 수 있습니다. 이것을 원치 않는다면 다음과 같이 설정합니다. (권장사항)
    $ sudo systemctl mask sleep.target suspend.target hibernate.target hybrid-sleep.target

BIOS 설정에서 C-state 제한을 걸어서 최대 절전모드를 진입하지 않도록 할 수도 있습니다. 이 경우 C1 ~ C3E 까지만 허용하고 이상의 상태조정은 제한하도록 하시면 됩니다.

만약 최대 절전모드를 다시 허용하려면 다음과 같이 할 수 있습니다.
$ sudo systemctl unmask sleep.target suspend.target hibernate.target hybrid-sleep.target
  • 또한 화면이 일정시간 경과시 꺼지는 것을 원치 않는 다면 다음과 같이 설정합니다. (선택사항)
    처음 설치시 첫 등록한 관리자 계정에서 다음과 같이 실행합니다. (위 최대 절전모드 해제한 경우 기본적으로 불필요)

$ setterm --blink off --blank 0 --powersave off --powerdown 0 --store
$ sudo setterm --blink off --blank 0 --powersave off --powerdown 0 --store


    시간동기화 클라이언트 설치 (권장사항)
    • ntp daemon 설치
      $ sudo apt-get install ntp
    • "/etc/ntp.conf" 에 하기 항목 추가/수정
      server 0.asia.pool.ntp.org
server 1.asia.pool.ntp.org
server 2.asia.pool.ntp.org
server 3.asia.pool.ntp.org
    • timezone 설정 (대한민국 시간대로 설정)
      $ sudo timedatectl set-timezone Asia/Seoul

또는

$ sudo dpkg-reconfigure tzdata


    • 이후 재부팅시 그래픽 로그인창 (부팅시 X-Window/Gnome/KDE등이 구동될 필요가 없다는 것을 의미) 환경이 나오는 것을 원치 않으신다면 다음과 같이 graphical.target 을 multi-user.target 으로 바꾸어줍니다. (권장사항, 불필요한 그래픽처리 부하를 줄이는 효과.)
    $ sudo systemctl get-default
graphical.target
$ sudo systemctl set-default multi-user.target
Created symlink /etc/systemd/system/default.target → /lib/systemd/system/multi-user.target.


    swap 조정 (선택사항, 메모리가 충분하다면 swap 비율을 낮추거나 비활성화 구성하는게 좋은 듯 합니다.
    • swap을 비활성화 (메모리가 충분히 큰 경우만)
      • "/etc/fstab" 에서 swap 설정부분을 모두 주석처리하고 "sudo swapoff -a" 명령으로 비활성화 합니다.
    • swap 비율을 낮추는 설정 (메모리가 충분치는 않아서 swap을 비활성화하기 어려운 경우)
      • "/etc/sysctl.conf" 에 "vm.swappiness" 값을 50 ~ 60 사이로 추가합니다. 50에 가까울수록 swap 비율을 낮추게 됩니다. (필자는 55정도로 설정)
    • ZRAM을 활성화 (메모리가 충분하지 않다면 활성화를 권장합니다. 필자 경험상으로는 메모리 사용률 확보와 함께 평균적인 응답성이 좋아지는 것 같습니다.)
    HWE Kernel 로 업그레이드 (선택사항, 항상 최신 커널을 선호하신다면 HWE Kernel로 업그레이드 하셔도 좋을거 같습니다. 설치하시는 환경에 따라서 이미 HWE Kernel이 활성화된 상태일 수도 있습니다. 예외적으로 특정 커널 버젼을 원하신다면 mainline package 를 설치하셔서 이를 이용하여 원하시는 커널버젼으로 설치하실수 있습니다.)
    => 만약 기존부터 운영하던 서버인 경우에는 설치 및 부팅에 문제가 발생할 가능성을 무시하기 어렵기 때문에 이 과정은 생략하세요.

$ sudo apt install --install-recommends linux-generic-hwe-20.04


    가상화 인스턴스에서 사용할 인터페이스는 passthrough 또는 SR-IOV로 이용할 경우가 아니라면 Bridge로 구성하는 것을 권장합니다. (권장사항, 가상화 서버호스트와 인스턴스간에 직접 통신이 필요한 경우등을 위함.)
    => 아래는 netplan 설정파일 예시입니다. (lan0 가 eth0를 bridge로 구성한 것입니다.)
=> 참고) SR-IOV 가 현재로써는 네트워크 처리 성능이 가상화 환경에서는 제일 좋은거 같습니다.
=> 참고) 이 밖에도 macvlan, VXLAN, Bonding, ... 등의 구성을 이해하는 것도 좋습니다.
$ cat /etc/netplan/50-cloud-init.yaml

# netplain config file
network:
    ethernets:
        eth0:
            optional: true
            dhcp4: false
            dhcp6: false
            accept-ra: false
#    wifis:
#        wlan0:
#            access-points:
#                <wireless ssid>:
#                    password: <my wireless passphase>
#            optional: true
#            dhcp4: false
#            dhcp6: false
#            accept-ra: false
    bridges:
        lan0:
            optional: true
#            macaddress: <bridge mac address>
            interfaces: [eth0]
            mtu: 1500
            parameters:
                stp: false
                forward-delay: 4
                hello-time: 2
                max-age: 20
            dhcp4: false
            dhcp6: false
            accept-ra: false
            addresses: [192.168.0.4/24]
            nameservers:
                addresses: [1.1.1.1,1.0.0.1,168.126.63.1,168.126.63.2,8.8.8.8,8.8.4.4]
            routes:
            - to: 0.0.0.0/0
              via: 192.168.0.254
              metric: 1
    version: 2


1.3. 불필요한 패키지 제거

최소한의 설치를 위해서 불필요한 패키지(Package)들은 모두 제거(Uninstall) 합니다. (필요에 의해서 삭제를 원치 않는 경우 적절히 생략하시고 진행하세요)

  • nano 편집기 삭제 (선택사항, 필요 없는 경우 삭제합니다. vim 사용법을 잘 모르신다면 이 부분은 건너뛰세요.)
    $ sudo apt-get remove nano --purge
    • nano 편집기는 누구나 쉽게 사용하기에 좋은 편집기입니다. vim 또는 ed 편집기를 사용하기 어려우시면 nano 편집기를 사용하시는게 좋습니다.
  • vim tiny 편집기를 제거하고 vim original을 설치 (선택사항, vim-basic 이 있기 때문에 vim-tiny 는 삭제해도 됩니다. vim을 보다 전문적으로 사용하기 위한다면 권장합니다.)
    $ sudo apt-get remove vim-tiny --purge
$ sudo apt-get install vim
    • vim 편집기는 굉장히 많은 기능을 가지고 있습니다. vim tiny 패키지는 이 중에서 최소한의 사항만 필요하질 때 사용하는 것이고 vim 의 많은 기능을 다루실 수 있다면 vim tiny 보다는 vim 패키지가 유용합니다.
  • ed 편집기 삭제 (선택사항, ed를 사용할 줄 아시고 선호하신다면 이 부분은 건너뛰세요.)
    $ sudo apt-get remove ed --purge
    • ed 패키지는 라인단위 편집기입니다.
  • cloud-init 삭제 (선택사항, 아직은 이것이 없는게 더 좋다는 의견 드립니다.)
    $ sudo apt-get remove cloud-init --purge
    • cloud 환경에서 각 환경에 맞는 기초 구성을 해주는 패키지입니다. 자신의 서버가 cloud 환경에서 구동한다면 제거하지 않으시는게 좋습니다.
  • unattend-upgrades 삭제 (선택사항, 필요 없는 경우 삭제합니다.)
    $ sudo apt-get remove unattend-upgrades --purge
    • 무시하기 어려운 보안 패키지 업그레이드등을 자동으로 해주는 패키지입니다. 하지만 업그레이드를 직접 자주 하실 때는 제거하셔도 괜찮습니다. 업그레이드에 신경을 안쓰신다면 지우지 않는게 좋습니다.
  • snapd 삭제 (선택사항, 필요 없는 경우 삭제합니다.)
    $ sudo apt-get remove snapd --purge
    • snap 패키지를 사용하지 않으신다면 삭제하셔도 괜찮습니다.
  • modemmanager 삭제 (선택사항, 필요 없는 경우 삭제합니다.)
    $ sudo apt-get remove modemmanager --purge
    • 요즘 모뎀 쓰지 않으시므로 삭제를 권장합니다.
  • scanner 관련 기본 설치패키지들 삭제 (선택사항, 스캐너 관련 기능이 필요하지 않다면 삭제합니다.)
    $ sudo apt-get remove sane-utils colord --purge
    • 스캐너 기능을 사용하지 않으시면 불필요하므로 삭제합니다.
  • 비의존적 패키지들 정리 (권장사항, 더이상 의존성이 존재하지 않는 패키지들을 정리합니다.)
    $ sudo apt autoremove --purge


1.4. 원격 데스크탑 패키지 설치 (rdp, TCP/3389)

권장사항 : 일반 Microsoft Windows 의 "원격 데스크톱 연결"을 통해서 UI접속을 하실 수 있기를 원하신다면 하기 설치 과정을 진행하시고 아닌 경우는 건너뛰세요.

  • Windows Manager(X, Gnome, KDE 등) 가 설치되어 있는 경우 (원격 작업보다 직접 모니터를 보고 작업하시는 경우)
    $ sudo apt-get install xrdp
  • Windows Manager가 설치되어 있지 않고 (GUI기본 설치하지 않는 환경) 최소한으로만 설치하고자 하는 경우 (주로 직접 모니터 보고 작업하지 않으시는 경우)
    $ sudo apt-get install xfce4 xfce4-terminal
$ sudo apt-get install libfontenc1 libxfont2 xfonts-encodings xfonts-utils xfonts-base xfonts-75dpi
$ sudo apt-get install xrdp

설치 과정에서 "display manager"를 선택하라고 나올 수 있습니다. 이 경우 "lightdm" 을 선택하는 것을 기준으로 설명합니다. (선택 사항)

설치 완료 후 반드시 "/etc/xrdp/startwm.sh" 를 수정합니다. => 마지막 부분의 Xsession을 실행(exec)하는 부분은 모두 주석처리 또는 제거하시고 대신 그 위치에 "xfce4-session"가 실행되도록 하기와 같이 추가 (원격 접속이 잘 안되는 경우만 하시면 됩니다)
>>>
    ... 생략 ...

    test -x /usr/bin/xfce4-session && exec /usr/bin/xfce4-session
    #test -x /etc/X11/Xsession && exec /etc/X11/Xsession
    #exec /bin/sh /etc/X11/Xsession
<<<

이렇게 설치하고 나면 xrdp 계정이 생성되는데 이 계정을 ssl-cert group 에 추가해주는게 좋습니다. (선택 사항, xrdp 접속시 인증서를 사용할 수 있도록 하는 사항)
$ cat /etc/group|grep ssl-cert
ssl-cert:x:120:xrdp
  • docker 를 이용해서 원격 데스크탑을 구성하실수도 있도록 docker hub에 "hwport/ubuntu:xrdp" 이미지를 만들어 두었습니다. (선택 사항, docker로 구성하는 것을 원하시는 경우)
  • 한글 환경 설치
    • 언어팩 설치 (한글 환경을 원하는 경우 필수사항)
      $ sudo apt-get install language-pack-ko
    • 은폰트(unfonts) 설치 (선택사항)
      $ sudo apt-get install fonts-unfonts-core fonts-unfonts-extra
    • 백묵폰트(baekmuk) 설치 (선택사항)
      $ sudo apt-get install fonts-baekmuk
    • 나눔폰트(nanum) 설치 (선택사항, 개인적으로 이 폰트가 가장 개발콘솔용 폰트로 이용하기에 가시성이 좋은 것 같습니다.)
      $ sudo apt-get install fonts-nanum fonts-nanum-coding fonts-nanum-extra
    • 한글 입력기 설치 (권장사항, ibus-hangul, 한글 입력을 원하는 경우)
      $ sudo apt-get install ibus ibus-hangul im-config zenity

=> 설치 후 설정사항 (im, ibus, ibus-hangul, Autostart 설정)
  - "im-config" 를 실행하여 "ibus"을 선택합니다.
  - "ibus-setup" 을 실행하여 "Input Method" 에 "Korean - Hangul"을 추가해줍니다.
  - 매 접속마다 한글 입력기가 실행되어야 하므로 "설정(Settings)" > "Session and Startup" 메뉴에서 "Application Autostart" 항목에 "/usr/bin/ibus-daemon -drx" 명령이 실행될 수 있도록 추가해주세요.
    • 또 다른 한글 입력기 (선택사항, fcitx, 한글 입력을 원하는 경우 ibus 말고 또 다른 방법 중 하나)
      $ sudo apt-get install fcitx fcitx-hangul

=> 설치 후 /etc/default/im-config 를 편집기로 열어서 IM_CONFIG_DEFAULT_MODE 항목의 값을 auto 에서 fcitx 로 변경 후 저장하고 재부팅
  • FireFox 브라우져 (선택사항 : 브라우저 환경이 필요한 경우)
    $ sudo apt-get install firefox
  • 크롬브라우져(chromium browser) (선택사항 : 브라우저 환경이 필요한 경우)
    $ sudo apt-get install chromium-browser


[PNG image (33.49 KB)]


1.5. KVM + QEMU 가상서버 설치

  • KVM + QEMU 및 기반유틸 설치
    Ubuntu 18.04 이하인 경우
$ sudo apt-get install qemu-kvm libvirt-bin ovmf ubuntu-vm-builder bridge-utils

Ubuntu 20.04 이상인 경우
$ sudo apt install qemu-kvm ovmf bridge-utils libvirt-daemon-system

추가적으로 다음의 패키지 설치를 권장합니다. (권장사항, 만약 문제가 발생되고 이를 이해하기 어렵거나 스스로 해결하기 어렵다면 설치를 우선은 생략하세요.)
$ sudo apt install firewalld dnsmasq
$ sudo systemctl enable --now firewalld
$ sudo systemctl restart libvirtd

firewalld 의 firewall-cmd 명령에 대한 개략적인 사용법
=> 특정 인터페이스를 zone 에 합류 시키려면 : firewall-cmd [--permanent] [--zone=<zone>] --add-interface=<interface-name>
=> 특정 서비스를 zone 에 허용하려면 : firewall-cmd [--permanent] [--zone=<zone>] --add-service=<service-name>
=> 특정 포트를 zone 에 허용하려면 : firewall-cmd [--permanent] [--zone=<zone>] --add-port=<portid>[-<portid>]/<protocol>
=> IKE/NAT-T 허용 : firewall-cmd [--permanent] [--zone=<zone>] --add-service=ipsec
=> IPSec policy (out) 에 따른 허용 : firewall-cmd [--permanent] --direct --add-rule ipv4 nat POSTROUTING 0 -m policy --dir out --pol ipsec -j ACCEPT
=> IPSec policy (in) 에 따른 MSS 조정 : firewall-cmd [--permanent] --direct --add-rule ipv4 mangle PREROUTING 0 -m policy --pol ipsec --dir in -p tcp -m tcp --tcp-flags SYN,RST SYN -m tcpmss --mss 1281:1536 -j TCPMSS --set-mss 1280
=> IPSec policy (out) 에 따른 MSS 조정 : firewall-cmd [--permanent] --direct --add-rule ipv4 mangle POSTROUTING 0 -m policy --pol ipsec --dir out -p tcp -m tcp --tcp-flags SYN,RST SYN -m tcpmss --mss 1281:1536 -j TCPMSS --set-mss 1280
=> IPSec 출발지 대역만 Masquerade : firewall-cmd [--permanent] --direct --add-rule ipv4 nat POSTROUTING 0 -s 192.168.0.0/24 -j MASQUERADE
=> IPSec 목적지 대역만 Masquerade : firewall-cmd [--permanent] --direct --add-rule ipv4 nat POSTROUTING 0 -d 192.168.0.0/24 -j MASQUERADE
=> ESP 프로토콜 허용 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule protocol value="esp" accept'
=> AH 프로토콜 허용 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule protocol value="ah" accept'
=> IPCOMP 프로토콜 허용 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule protocol value="ipcomp" accept'
=> IPEncap 프로토콜 허용 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule protocol value="ipencap" accept'
=> 특정 출발지 대역 거부 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule family="ipv4" source address="<address>/<prefix>" drop'
=> 특정 목적지 대역 거부 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule family="ipv4" destination address="<address>/<prefix>" drop'
=> 특정 목적지 대역과 포트를 거부 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule family="ipv4" destination address="<address>/<prefix>" port="23" protocol="tcp" drop'
=> 특정 포트 개방 (DNAT) : firewall-cmd [--permanent] [--zone=<zone>] --add-forward-port='port=<portid>:proto=<protocol>:toport=<portid>:toaddr=<to-address>'
=> Masquerade 허용 : firewall-cmd [--permanent] [--zone=<zone>] --add-masquerade
=> 특정 출발지 대역만 masquerade : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule family="ipv4" source address="<address>/<prefix>" masquerade'
=> 기본 정책을 REJECT가 아닌 DROP으로 처리하는 경우 : firewall-cmd [--permanent] [--zone=<zone>] --add-rich-rule='rule priority="32767" drop'

GeoIP DB를 사용하여 특정 국가별 차단등을 관리하고자 한다면 다음과 같이 설치 및 몇가지 제반사항을 진행해야 합니다. (선택적 권고사항, [^https://codepre.com/how-to-block-ip-addresses-from-countries-with-geoip-addon-in-iptables.html 참고링크])
$ sudo apt install xtables-addons-common libtext-csv-xs-perl perl
$ cd /usr/lib/xtables-addons/
$ sudo ./xt_geoip_dl
$ sudo mkdir -p /usr/share/xt_geoip/
$ sudo cp -f /usr/lib/xtables-addons/dbip-country-lite.csv /usr/share/xt_geoip/
$ cd /usr/share/xt_geoip/
$ sudo perl /usr/lib/xtables-addons/xt_geoip_build dbip-country-lite.csv
554102 entries total
...
$ sudo rm -f /usr/share/xt_geoip/dbip-country-lite.csv
$ firewall-cmd --permanent --direct --add-rule ipv4 filter INPUT 0 -m geoip --src-cc CN,RU,KP -j DROP

추가적으로 ARM archtecture에 대한 에뮬레이션을 원하신다면 다음과 같이 추가로 QEMU arm 지원을 추가할 수 있습니다. (선택사항, Android나 Raspberry pi 등을 ARM archtecture 로 에뮬레이션하고 싶다면 설치하세요.)
$ sudo apt install qemu-user-static qemu-system-arm qemu-efi
  • 특정 계정에게 사용권한을 할당하려면 다음과 같이 libvirtd group에 userid 를 추가해줍니다. (만약 현재 로그인한 계정에서 추가했다면 다시 로그인해야 권한이 반영됩니다.)
    $ sudo adduser `id -un` libvirtd
Adding user '<username>' to group 'libvirtd' ...
  • KVM + QEMU 설치 확인
    • Intel VT-x 와 AMD-V 중에서 H/W 가속이 지원 가능한 경우 0보다 큰 값이 출력됩니다.
      $ egrep -c '(vmx|svm)' /proc/cpuinfo
  • KVM+QEMU 관리 UI 프로그램인 virt-manager 설치 (강력추천, 윈도우상의 "시스템" 메뉴에 보시면 "Virtual Machine Manager"가 설치되며 이를 실행하여 손쉽게 가상환경을 다루실 수 있습니다.)
    $ sudo apt-get install virt-manager
  • 올바르게 설치되었다면 다음과 같이 나올겁니다.
    $ virsh list --all
 Id Name                 State
----------------------------------

$
  • virt-manager 에서 원격지의 KVM+QEMU 서버를 SSH를 경유하여 관리하고자 한다면 하기와 같이 ssh-askpass-gnome package를 추가로 설치합니다.
    $ sudo apt-get install ssh-askpass-gnome
  • 만약 설치에 문제가 있다면 다음과 비슷하게 나올겁니다.
    $ virsh list --all
libvir: Remote error : Permission denied
error: failed to connect to the hypervisor
$


VirtualBox 설치 (선택사항, 실제 사용계획이 있는 경우만 설치하세요.)
$ sudo apt-get install virtualbox


Docker 설치 (선택사항, 만약 libvirt와 firewalld 가 운영중인 환경에 docker 를 운영하기 위해서는 몇가지 네트워크에 대한 전문적인 구성이 필요하므로 잘 다룰 수 없다면 생략하세요.)
$ sudo apt-get install docker.io
$ sudo apt-get install docker-compose

자신의 계정을 docker 사용 group에 추가하려면 다음과 같이 실행합니다.
$ sudo usermod -a -G docker $(whoami)

추가적으로 multi architecture/platform docker build 환경 (docker buildx) 을 위해서 다음과 같이 추가적인 설치과정이 필요합니다. 결국 하기 명령은 docker 의 CLI plugin 으로 buildx 를 추가하는 것으로 이해하시면 됩니다. (선택사항)
$ DOCKER_BUILDKIT=1 docker build --platform=local -o . https://github.com/docker/buildx.git
$ mkdir -p ~/.docker/cli-plugins
$ mv buildx ~/.docker/cli-plugins/docker-buildx
$ docker buildx create --use                                   /* 자세한 사용법은 'docker buildx create --help' 로 확인 후 적절히 추가 옵션을 주어 사용하실 수 있습니다. */

docker buildx 가 일부 문제(bug)가 있을 경우 다음과 같은 조치가 되어야 할 수 있습니다. 이 명령은 default 대신 새로운 빌더를 추가하여 사용하게 되는 명령입니다. (선택사항, 특정 architecture/platform 빌드시에만 문제가 발생하는 경우 시도해볼만 합니다.)
$ docker run --rm --privileged multiarch/qemu-user-static --reset -p yes
$ docker buildx create --name multiarch --driver docker-container --use
$ docker buildx inspect --bootstrap

docker buildx 로 Dockerfile 은 다음과 같이 build 및 push를 할 수 있습니다. (선택사항, 참고, platform은 자신의 구성환경 및 목표에 맞게 지정하여 빌드)
$ docker buildx build --push --platform linux/amd64,linux/arm/v7,linux/arm64/v8,linux/ppc64le,linux/riscv64,linux/s390x --tag "<image-tag-name>" .

=> 참고) "/etc/docker/daemon.json" 을 적절히 아래와 같이 수정하여 firewalld/iptables 등을 고려할 필요가 있을 수 있음. (아래의 설정내용은 예시이며 각 환경에 따라서 전문적으로 수정할 필요성 있음)
{
        "bridge":"br0",
        "fixed-cidr":"192.168.0.240/29",
        "default-gateway":"192.168.0.254",
        "dns":["192.168.0.3","168.126.63.1","168.126.63.2"],
        "mtu":1500,
        "ipv6":false,
        "iptables":false,
        "ip-forward": false,
        "ip-masq": false
}

OR

{
        "bip": "198.18.1.1/24",
        "userland-proxy": false
}

OR

{
        "bip":"198.18.1.1/24",
        "iptables":false,
        "ip-forward":false,
        "ip-masq":false,
        "userland-proxy":true
}

1.6. KVM : passthrough

그래픽 카드(GPU)나 기타 PCI 장치를 passthrough 하는 방법을 소개합니다.

passthrough 란 KVM+QEMU 서버에서 해당 PCI 장치를 사용하지 않고 가상화 호스트에서 이 장치를 단독으로 사용할 수 있게 하는 방법입니다. (PCI 장치를 가상화 호스트에 PCI장치로 인식하고 단독으로 사용) 보통은 그래픽 장치나 오디오등의 미디어 장치, 그리고 Ethernet 장치등을 이렇게 사용합니다.

먼저 필수적으로 BIOS 설정에서 "VT-d (Intel)" 또는 "AMD IOMMU (AMD)" 관련 옵션이 있으면 활성(Enable)해주세요.

  >>> grub 파일을 수정합니다. (Intel CPU 인 경우는 "intel_iommu=on", AMD CPU 인경우는 "amd_iommu=on")
  >>> 기본적인 옵션은 "intel_iommu=on iommu=pt" 이고 추가적으로 자신의 장비에 상황에 따라서 참고하여 아래의 옵션을 추가로 사용합니다. (혹시 장치가 동작하지 않는다면 "iommu=pt" 옵션을 빼보고 해볼 필요가 있습니다. 성능 측면에서는 pt 가 있는게 좋습니다.)
  >>> "rd.driver.pre=vfio-pci" 옵션은 ramdisk 로부터 vfio-pci module 을 올리도록 합니다. (Ubuntu 기반 배포판의 경우 꼭 추가해주어야 합니다.)
  >>> "vfio_iommu_type1.allow_unsafe_interrupts=1" MSR 을 허용해주는 것으로 우선 이 옵션을 빼고 해보시고 MSR관련 오류가 나온다면 이 옵션을 추가해주시면 됩니다. (단, 이 옵션은 실행하는 가상호스트가 신뢰할 수 있을 때만 사용하셔야 합니다. 신뢰할 수 없는 가상호스트인 경우 이 옵션을 사용하지 않는게 좋습니다.)
$ sudo vi /etc/default/grub
GRUB_CMDLINE_LINUX="intel_iommu=on iommu=pt rd.driver.pre=vfio-pci vfio_iommu_type1.allow_unsafe_interrupts=1"

  >>> nVidia인 경우 하기와 같이 blacklist 로 추가합니다. (즉, passthrough 할 장치와 관련성이 있는 driver/module이 불필요하게 올리지 않도록 각자의 passthrough 장치에 따라서 조치가 필요합니다.)
$ sudo vi /etc/modprobe.d/blacklist-nouveau.conf
blacklist nouveau
options nouveau modeset=0

  >>> grub 설정의 변경사항을 반영합니다.
  >>> 하기 명령 또는 "sudo grub-mkconfig -o /boot/grub/grub.cfg"
$ sudo update-grub

  >>> PCI 목록에서 passthrough 할 장치의 ID를 확인해둡니다.
  >>> 저의 경우는 Quadro FX1800 이 있는 장비는 passthrough 할 그래픽 카드의 PCI ID 가 "10de:0638" 이네요.
$ sudo lspci -nn | grep -i nvidia
07:00.0 VGA compatible controller [0300]: NVIDIA Corporation G94GL [Quadro FX 1800] [10de:0638] (rev a1)

  >>> 저의 경우는 GT730 이 있는 장비는 passthrough 할 그래픽 카드의 PCI ID 가 "10de:1287"과 "10de:0e0f" (Audio) 이네요.
$ sudo lspci -nn | grep -i nvidia
07:00.0 VGA compatible controller [0300]: NVIDIA Corporation GK208B [GeForce GT 730] [10de:1287] (rev a1)
07:00.1 Audio device [0403]: NVIDIA Corporation GK208 HDMI/DP Audio Controller [10de:0e0f] (rev a1)

  >>> 저의 경우는 GT1030 이 있는 장비는 passthrough 할 그래픽 카드의 PCI ID 가 "10de:1d01"과 "10de:0fb8" (Audio) 이네요.
$ sudo lspci -nn | grep -i nvidia
07:00.0 VGA compatible controller [0300]: NVIDIA Corporation GP108 [GeForce GT 1030] [10de:1d01] (rev a1)
07:00.1 Audio device [0403]: NVIDIA Corporation GP108 High Definition Audio Controller [10de:0fb8] (rev a1)

  >>> passthrough 할 PCI 장치의 ID를 vfio.conf 파일을 만들어서 ids의 값으로 편집합니다.
  >>> 만약 장치가 여러개라면 PCI 장치의 ID를 콤마(,)로 구분하여 쭉 넣어줍니다.

  >>> Quadro FX1800 가 있는 장비의 경우
$ sudo vi /etc/modprobe.d/vfio.conf
options vfio-pci ids=10de:0638
options vfio-pci disable_vga=1

  >>> GT730 이 있는 장비의 경우
$ sudo vi /etc/modprobe.d/vfio.conf
options vfio-pci ids=10de:1287,10de:0e0f
options vfio-pci disable_vga=1

  >>> GT1030 이 있는 장비의 경우
$ sudo vi /etc/modprobe.d/vfio.conf
options vfio-pci ids=10de:1d01,10de:0fb8
options vfio-pci disable_vga=1

  >>> vfio-pci 모듈 설정 활성화
$ sudo -i
$ echo 'vfio-pci' > /etc/modules-load.d/vfio-pci.conf

  >>> initramfs 갱신 (부팅에서 initramfs 기반 배포판이 아닌 경우이거나 Ubuntu가 아닌 배포판의 경우는 이 과정이 다를 수 있습니다.)
$ sudo update-initramfs -u

  >>> 재부팅 필요
$ sudo reboot


  >>> 재부팅 된 후 부팅메세지(dmsg)를 보시면 "DMAR" 또는 "IOMMU" 라는 문자열을 포함한 메세지가 확인된다면 준비된 것입니다. (이제 해당 PCI 장치는 가상머신에게 모든 권한을 위임할 준비가 된 자원이 됩니다. 환경에 따라서 약간 다른 메세지로 보일 수 있습니다.)
$ sudo dmesg | grep -E "DMAR|IOMMU"
[    0.000000] ACPI: DMAR 0x00000000BF77E0C0 000100 (v01 AMI    OEMDMAR  00000001 MSFT 00000097)
[    0.000000] DMAR: IOMMU enabled
[    0.000000] DMAR-IR: This system BIOS has enabled interrupt remapping
[    1.271828] DMAR: Host address width 40
[    1.271916] DMAR: DRHD base: 0x000000fbffe000 flags: 0x1
[    1.272041] DMAR: dmar0: reg_base_addr fbffe000 ver 1:0 cap c90780106f0462 ecap f020f6
[    1.272167] DMAR: RMRR base: 0x000000000ed000 end: 0x000000000effff
[    1.272262] DMAR: RMRR base: 0x000000bf7ed000 end: 0x000000bf7fffff
[    1.272356] DMAR: ATSR flags: 0x0
[    1.272756] DMAR: dmar0: Using Queued invalidation
[    1.272860] DMAR: Setting RMRR:
[    1.273164] DMAR: Setting identity map for device 0000:00:1a.0 [0xbf7ed000 - 0xbf7fffff]
[    1.273537] DMAR: Setting identity map for device 0000:00:1a.7 [0xbf7ed000 - 0xbf7fffff]
[    1.273895] DMAR: Setting identity map for device 0000:00:1d.0 [0xbf7ed000 - 0xbf7fffff]
[    1.274257] DMAR: Setting identity map for device 0000:00:1d.1 [0xbf7ed000 - 0xbf7fffff]
[    1.274618] DMAR: Setting identity map for device 0000:00:1d.2 [0xbf7ed000 - 0xbf7fffff]
[    1.275036] DMAR: Setting identity map for device 0000:00:1d.7 [0xbf7ed000 - 0xbf7fffff]
[    1.275179] DMAR: Setting identity map for device 0000:00:1a.0 [0xed000 - 0xeffff]
[    1.275315] DMAR: Setting identity map for device 0000:00:1a.7 [0xed000 - 0xeffff]
[    1.275450] DMAR: Setting identity map for device 0000:00:1d.0 [0xed000 - 0xeffff]
[    1.275585] DMAR: Setting identity map for device 0000:00:1d.1 [0xed000 - 0xeffff]
[    1.275720] DMAR: Setting identity map for device 0000:00:1d.2 [0xed000 - 0xeffff]
[    1.275855] DMAR: Setting identity map for device 0000:00:1d.7 [0xed000 - 0xeffff]
[    1.275992] DMAR: Prepare 0-16MiB unity mapping for LPC
[    1.276402] DMAR: Setting identity map for device 0000:00:1f.0 [0x0 - 0xffffff]
[    1.276713] DMAR: Intel(R) Virtualization Technology for Directed I/O

  >>> 또한 vfio-pci 모듈이 잘 활성화(Enabled) 되었는지 확인하면 됩니다. (이 메세지는 실제 가상화 호스트가 구동되어 해당 장치가 passthrough활성화 될 때 확인가능합니다. 가상화 호스트 구동하지 않으면 안나옵니다.)
$ sudo dmesg | grep -i vfio
[    8.015119] VFIO - User Level meta-driver version: 0.3
[    8.034941] vfio-pci 0000:07:00.0: vgaarb: changed VGA decodes: olddecodes=io+mem,decodes=io+mem:owns=none
[    8.052303] vfio_pci: add [10de:0638[ffff:ffff]] class 0x000000/00000000
[  567.518237] vfio-pci 0000:07:00.0: enabling device (0140 -> 0143)
[127997.152879] vfio-pci 0000:07:00.0: enabling device (0400 -> 0403)



아래 화면은 제 그래픽 카드를 passthrough 설정하여 가상머신에서 사용하도록 설정하는 화면입니다.
[PNG image (210.02 KB)]


passthrough 로 Windows 가상머신 장치관리자에 해당 장치가 보이게 됩니다.
[PNG image (24.75 KB)]

1.7. 유틸 사용법 및 기타 유용한 사항들

다른 VM disk image를 KVM용 qcow2 로 변환하는 방법
# 사용법 : qemu-img convert -O <변환하고자 하는 포맷 이름> <변환할 파일명:source> <변환된 포맷으로 저장할 파일명:target>
예)
$ qemu-img convert -O qcow2 MyVMdisk1.vmdk MyVMdisk1.qcow2

이미지 변환 과정에서 크기를 최대한 줄이고자 한다면 "-c" 옵션도 함께 추가할 수 있습니다. (단, 이 경우 가상머신이 조금 느려질 수 있습니다.)
예)
$ qemu-img convert -c -O qcow2 MyVMdisk1.vmdk MyVMdisk1.qcow2
  • 지원 가능한 변환 포맷 확인
    $ qemu-img --help |grep "Supported formats"
Supported formats: blkdebug blkreplay blkverify bochs cloop dmg file ftp ftps host_cdrom host_device http https iscsi iser luks nbd null-aio null-co parallels qcow qcow2 qed quorum raw rbd replication sheepdog throttle vdi vhdx vmdk vpc vvfat



    명령행에서 가상머신 다루기 (명령행 번거롭습니다. virt-manager 사용을 권합니다.)
    $ virsh --help
  • 가상환경 목록 확인
    $ virsh list --all
 Id    Name                           State
----------------------------------------------------
 -     Windows                        shut off
...
  • 가상환경 실행/종료/재시작
    $ virsh start <Name>
$ virsh shutdown <Name>
$ virsh reboot <Name>
  • 가상환경의 console 접속 (console 정의가 설정된 가상환경과 해당사항을 지원하는 OS인 경우에 대한 제한적 사용)
    $ virsh console <Name>



    아무것도 하지 않는데도 불구하고 가상머신의 CPU 부하가 큰 경우 (또는 운영체제 부팅과정에서 Timer 관련 오류등이 있는 경우 시도해볼만한 설정, 권장)
    $ virsh edit "<가상머신 이름>"


다음과 같이 clock 설정 부분의 내용을 동일하게 편집하고 저장하고 가상머신을 재시작 해봅니다.

Guest 운영체제가 Windows 계열인 경우
>>>
  <clock offset='localtime'>
    <timer name='hpet' present='no'/>
    <timer name='hypervclock' present='yes'/>
  </clock>
<<<

또는 Guest 운영체제가 Linux 계열인 경우
>>>
  <clock offset='localtime'>
    <timer name='hpet' present='no'/>
    <timer name='kvmclock' present='yes'/>
  </clock>
<<<

1.8. 트러블 슈팅 (TroubleShooting)

  • 가상머신 호스트 (서버) 와 게스트간 통신이 안되는 경우
    • 서버의 인터페이스를 Bridge 인터페이스로 설정이 필요할 수 있습니다.
    • 또는 게스트의 인터페이스를 macvlan bridge mode 로 설정할 필요가 있습니다.
    • Docker 를 함께 운영하는 경우 Docker의 network에 iptables false 설정이 필요할 수 있습니다.

1.9. 참고자료


Copyright ⓒ MINZKN.COM
All Rights Reserved.
