iptables 사용법

1.1. 개요

iptables 는 Packet Filtering (Netfilter) 도구로써 방화벽 구성을 하기 위한 주요 기능을 제공합니다.

iptables 명령어의 기본 사용법은 크게 요약하면 다음과 같은 명령행 옵션들로 구분할 수 있습니다.
$ iptables [-t <table>] [<action>] [<chain>] [<match>] [-j <target>]


본 문서는 개인적인 해석 관점에 의해서 작성되었으며 모든 내용을 담고 있지 않습니다. 참고로만 봐주시고 보다 자세한 내용은 [http]netfilter 홈페이지[]를 참고하세요.

1.1.1. 기본적으로 이해해야 하는 것들

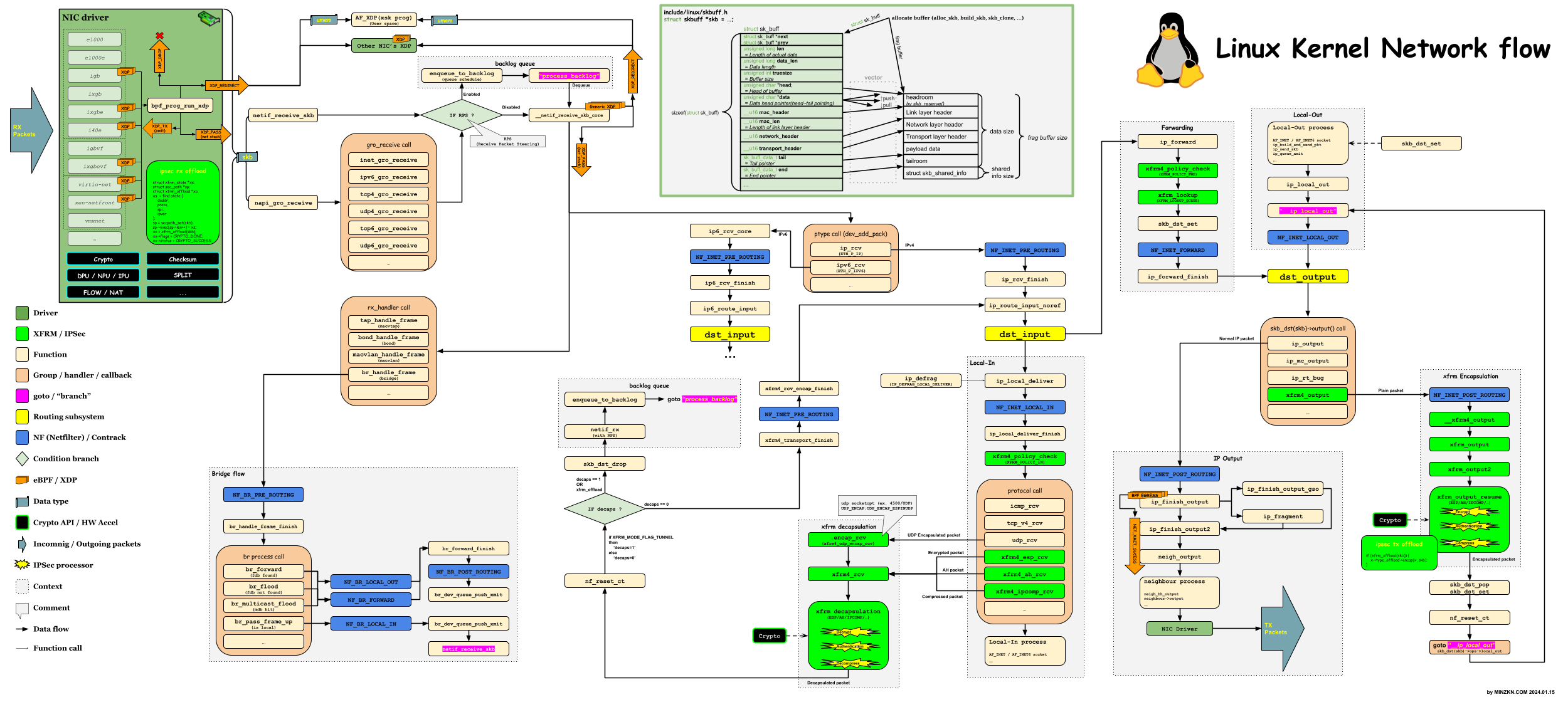

Linux Kernel v5.x 에서의 XDP 및 xfrm(IPSec) 흐름 요약
[PNG image (443.03 KB)]
  • 체인(Chain) : 위 그림에서 Kernel내에서 packet의 흐름에 있어서 'NF_XXX' 으로 표시되는 파란색부분을 기점으로 하는 것 (노란색부분은 라우팅 기점으로 dst_input 에서 Local-In 또는 Forward를 결정하게 되며 dst_output 은 Forward 또는 Local-Out 을 거쳐서 최종 Output을 결정하게 됨.)
    • 'PREROUTING' : pre-routing
      • 패킷이 인입되는 초입부
      • 위 그림에서 NF_XXX_PRE_ROUTING 으로 표시된 부분
      • DEV-NOTE: Linux Kernel source 상에서 보면 통상적으로 IPv4 기준인 경우에는 ip_route_input 함수 호출하기 이전을 의미함.
        • ip_route_input_XXX를 호출한 직후 dst_input의 경로(Local-In/Tunnel-Decapsulation 또는 Forward 를 결정하는 것)가 결정됨.
    • 'INPUT' : Incoming (Local-In)
      • local socket 으로 인입될 때 (목적지 주소가 내 장비 자신을 향하는 것. 보통은 User Application의 socket 으로 전달됨.)
        • 통상 IPSecVPN 을 예로 들면 암호화된 ESP 패킷의 목적지 주소는 장비 주소 자신으로 하여 인입되고 xfrm module을 통해서 Decapsulation/Decrypt/Decompress 된 패킷은 다시 dst_input으로 회기하여 Local-In 또는 Forward가 결정됨.
      • 위 그림에서 NF_XXX_LOCAL_IN 으로 표시된 부분
    • 'FORWARD' : Forward
      • 라우팅되어 포워드될 때
      • 위 그림에서 NF_XXX_FORWARD 으로 표시된 부분
      • DEV-NOTE: Linux Kernel source 상에서 보면 통상적으로 IPv4 기준인 경우에는 dst_input이 ip_forward 함수로 결정되어 흐르는 기점을 의미함.
    • 'OUTPUT' : Outgoing (Local-Out)
      • local 에서 생성된 패킷을 라우팅하기 전
      • 위 그림에서 NF_XXX_LOCAL_OUT 으로 표시된 부분
    • 'POSTROUTING' : post-routing
      • packet 이 외부로 나가려고 할 때
      • 위 그림에서 NF_XXX_POST_ROUTING 으로 표시된 부분
      • DEV-NOTE: Linux Kernel source 상에서 보면 통상적으로 IPv4 기준인 경우에는 dst_output 함수 호출 이후를 의미함. (dst_output은 함수 포인터로 XXX_output 함수로 분기됨. "skb_dst(skb)->output()" 형태의 호출구조)
        • dst_output 함수는 다음과 같이 분기되어 다른 호출 흐름을 갖게 됨. (크게는 Unicast/Multicast/Tunnel 의 유형에 의해서 결정)
          • 일반적인 Unicast IPv4 패킷은 ip_output 함수로 분기
          • Multicast IPv4 패킷은 ip_mc_output 함수로 분기
          • IPSec Encapsulation/Encrypt/Compress 될 IPv4 패킷은 xfrm4_output 함수로 분기
            • Linux Kernel source 상에서 보면 xfrm_lookup 함수에 의해서 dst_output이 xfrmX_output으로 결정됨.
  • 테이블(Table) : '-t, --table <table>'
    • 'filter'
      • 패킷을 허용할지 거부할지 선택하기 위한 table 입니다.
      • '-t <table>' 옵션이 주어지지 않으면 기본적으로 '-t filter' 옵션이 주어졌다고 가정하게 됩니다. 즉, 'filter'는 기본 table 입니다.
      • 이 table 은 기본적으로 내장된 INPUT/FORWARD/OUTPUT chain이 포함됩니다.
    • 'nat'
      • 주소변환을 위한 table 입니다.
      • 이 table 은 기본적으로 내장된 PREROUTING/INPUT/OUTPUT/POSTROUTING chain이 포함됩니다.
        • NOTE: 통상적으로 DNAT은 PREROUTING, SNAT/MASQUERADE는 POSTROUTING에서 하도록 정책을 설정하는 것이 유효합니다.
    • 'mangle'
      • 패킷의 여러가지 변조를 위한 table 입니다.
      • 이 table 은 기본적으로 내장된 PREROUTING/INPUT/FORWARD/OUTPUT/POSTROUTING chain이 포함됩니다.
        • NOTE: Linux Kernel v2.4.17 이하 버젼에서는 PREROUTING/OUTPUT chain만 포함됩니다.
    • 'raw'
      • 'NOTRACK' 대상(target)을 위한 table 입니다.
      • 이 table 은 기본적으로 내장된 PREROUTING/OUTPUT chain이 포함됩니다.
    • 'security'
      • 'SECMARK' 및 'CONNSECMARK' 대상에 의해 활성화된 것과 같은 MAC(Mandatory Access Control) 네트워킹 규칙을 위한 table 입니다.
      • 이 table 은 기본적으로 내장된 INPUT/FORWARD/OUTPUT chain이 포함됩니다.
  • 행위/액션(Action)
    • '-A, --append <chain> <rule-specification>' : APPEND (정책 추가)
    • '-C, --check <chain> <rule-specification>' : CHECK (정책 검사)
    • '-D, --delete <chain> <rule-specification or rulenum>' : DELETE (정책 삭제)
    • '-I, --insert <chain> [<rulenum(default:1)>] <rule-specification>' : INSERT (정책 삽입)
    • '-R, --replace <chain> <rulenum> <rule-specification>' : REPLACE (정책 교체)
    • '-L, --list [<chain>]' : LIST (정책 나열)
      • '-v, --verbose' 옵션과 함께 사용하면 좀 더 자세한 정보가 나열됩니다.
      • '-n, --numeric' 옵션과 함께 사용하면 주소와 포트를 해석된 문자열이 아닌 숫자 형태로 표시합니다.
      • '--line-numbers' 옵션과 함께 사용하면 순번이 함께 표시됩니다.
    • '-F, --flush [<chain>]' : FLUSH (모든 선택된 chain 정책 삭제)
    • '-N, --new-chain <chain>' : 새로운 chain 생성
    • '-P, --policy <chain> <target>' : POLICY (기존 정책 설정)
    • '-E, --rename-chain <old-chain> <new-chain>' : chain 변경
  • 매치/일치 조건(Match)
    • '-m, --match <match>' : 확장된 매치/일치 조건 (적절한 확장 모듈 필요)
    • '-s, --src, --source <address>[/<mask>][,<...>]' : 출발지
    • '-d, --dst, --destination <address>[/<mask>][,<...>]' : 목적지
    • '-p, --proto <protocol>' : 프로토콜
    • '-j, --jump <target>' : 매치되는 패킷을 처리하는 target
    • '-g, --goto <chain>' : 매치되는 패킷을 처리하는 chain
    • '-i, --in-interface <name>' : 인입 인터페이스
    • '-o, --out-interface <name>' : 출력 인터페이스
  • 타겟/동작/대상(Target)
    • 'ACCEPT' : 허용 (패킷을 통과)
    • 'DROP' : 거부 (패킷을 버림)
    • 'REJECT' : 거부 및 적절한 응답 ('DROP' 과 더불어서 도달하지 못한다는 적절한 응답을 출발지로 반향함, '--reject-with <reject종류>')
    • 'LOG' : 로깅 ('--log-level <log-level>', '--log-prefix <string>', '--log-tcp-sequence', '--log-tcp-options', '--log-ip-options')
    • 'SNAT' : 출발지 변환 ('--to <변환주소>' 또는 '--to-source <변환주소>')
    • 'DNAT' : 목적지 변환 ('--to <변환주소>' 또는 '--to-destination <변환주소>')
    • 'REDIRECT' : 재지향 ('--to-ports <변환할 포트>')
    • 'MASQUERADE' : 출발지 변환 ('--to-ports <변환할 포트 범위>')
    • 'RETURN' : 현재 chain 순회를 중지하고 이전 호출한 Chain 에서 이어서 진행

1.2. 주요 사용 예시

  • 기본 Chain 확인
    $ iptables -L

    • 기본 Chain 상세 확인
      $ iptables -v -n --line-numbers -L

  • 규칙에 매치되지 않은 패킷들에 대한 처리를 어떻게 할 것인지 기본 정책을 각 Chain별 명시
    • INPUT CHAIN 의 기본 정책을 DROP으로 명시
      $ iptables -P INPUT DROP

    • INPUT Chain 의 기본 정책을 REJECT로 명시
      $ iptables -P INPUT REJECT

    • FORWARD Chain 의 기본 정책을 ACCEPT로 명시
      $ iptables -P FORWARD ACCEPT

  • 인터페이스 lo 로 인입되는 모든 패킷을 허용(ACCEPT)
    $ iptables -A INPUT -i lo -j ACCEPT

  • 연결상태가 ESTABLISHED(연결 상태), RELATED(연관성)인 패킷의 인입(INPUT)을 허용(ACCEPT)
    $ iptables -A INPUT -m state -–state ESTABLISHED,RELATED -j ACCEPT

    • 참고로 state에는 NEW, ESTABLISHED, RELATED, INVALID가 있습니다.
  • 80/tcp 인입(INPUT)을 허용(ACCEPT)
    $ iptables -A INPUT -p tcp –dport 80 -j ACCEPT

  • 인입(INPUT)되는 패킷 중에서 목적지 192.168.0.2 로 들어오는 SSH(22/tcp) 를 차단
    $ iptables -A INPUT -d 192.168.0.2 -p tcp –dport 22 -j DROP

  • 내부 출발지 192.168.0.2 에서 외부로 나가는 모든 80/tcp 를 허용
    $ iptables -A OUTPUT -s 192.168.0.2 -p tcp –dport 80 -j ACCEPT

  • TCP에 대하여 출발지 포트변환을 1024-31000사이로 Masquerade 설정
    $ iptables -t nat -A POSTROUTING -p TCP -j MASQUERADE --to-ports 1024-31000

  • 80/tcp 목적지 포트를 8080/tcp 로 재지향
    $ iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-ports 8080

  • Forward 되는 tcp 패킷에 대한 debug 로그 활성화하고 로그 앞에 'TCP-FORWARD-PACKET' 이라고 추가
    $ iptables -A FORWARD -p tcp -j LOG --log-level debug --log-prefix "TCP-FORWARD-PACKET "

  • 모든 체인에 정의된 모든 규칙 삭제
    $ iptables -F

    • INPUT Chain 의 모든 규칙 삭제
      $ iptables -F INPUT

    • FORWARD Chain 의 모든 규칙 삭제
      $ iptables -F FORWARD

    • OUTPUT Chain 의 모든 규칙 삭제
      $ iptables -F OUTPUT
